传统支架与抗震支架的区别

以前传统支架为什么不能用?它与传统抗震支架有什么区别?下面就与大家扼要的说说。

　　一、传统重力支架的劣势

　　传统的承重支架体系是以重力为首要荷载的支撑体系(传统重力支吊架仅承受竖向荷载)

　　1、侧向摆动大，破坏接近设施，抗震支架，甚至脱落。　2、水平DZ效果缺少支撑结构。

二、抗震支吊架的特色：抗震支吊架首要承当管线水平方向的载荷。

　　1、布设抗震支吊架，改动管线体系动力特性，由柔变刚，DZ效果下呼应显着变小。

　　2、改动抗震支吊架处的重力吊架的受力，进而改动其规划、选型、加劲、锚固等。

　　3、抗震支吊架分纵向、横向支吊架，其受力、布设、锚固等触及DZ工程、结构工程、机械工程、给排水等多学科多范畴常识。

水管抗震支架示意图

参考规范：G50981-2014《建筑机电工程抗震设计规范》。

参考图集：16D707-1《

建筑电气设施抗震安装》。

电气专业

为防止dz时电力系统失效、短路及起火造成人员伤亡及财产损失，根据《建筑抗震设计规范》（G50011-2010)***.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》（G50981－2014）1.0.4及7.4.6条为强制性条文，应对机电管线系统进行抗震加固。本项目重力超过1.8kN的设备；内径大于等于DN60mm的电气配管;15Kg/m或以上的电缆桥架、电缆梯架、电缆线盒、母线槽都应设置抗震支吊架，且此项目抗震支吊架产品需通过FM认证，与混凝土、钢结构、木结构等须采取可靠的锚固形式。抗震支吊架的设置原则为：刚性电力线管侧向支撑间距为12m，非刚性电力线管侧向支撑间距为6m，抗震支架安装，刚性电力线管纵向支撑间距为24m，非刚性电力线管纵向支撑间距为12m。（为***抗震系统的整体安全性，对长度低于300mm的吊杆，也建议进行适当的补强）。具体深化设计由专业公司完成，消防抗震支架，最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。

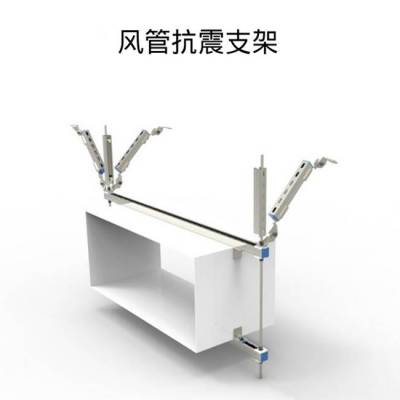

      抗震支架在供水管道的抗震支架设计中，应充分考虑热膨胀和收缩引起的水膨胀和收缩对管径和体积的影响。管道和管道在垂直方向上的距离应符合设计规则，风管抗震支架，管道和主干道之间的距离应适当调整。

     刚性的抗震吊架不能直接移至其他部分的结构上进行使用，由于刚性材料的特殊性，其支架结构与一般支架结构差距较大，直接使用较好的起不到保护作用。

    管线在建筑较为狭窄的部分中穿过时，应注意沉降和位移的设计和施工。抗震支架安装的角度是45°，但是在实际施工中可能会有一些偏差，这需要现场实际分析和相应的调整。

    抗震支架在单管门型或多管门型的安装上，应该注意抗震支架的斜撑角度，其角度一般不能偏离中心对称线2.5°，否则会造成支架的支撑能力减弱。
