?路和电缆托架体系抗震支架使用范围
路和电缆托架体系抗震支架使用范围: 一切大于等于直径60mm 的电气管道；一切的重力都大于等于 150 n/m 电缆托架， 电缆梯， 电缆箱， 母线。抗震支架主要承载管道路线水平方向的荷载， 抗震支架铺设， 管路体系的动态特性改动， 柔性刚性的呼应， dz作用明显较小；在抗震支架上改动重力吊架的作用力。然后改动其设计、选型、加劲、锚固等;抗震支架分为纵向和横向支承架， 其力、铺设、锚固等与抗震工程、结构工程、机械工程、给水排水等有关。
抗震支吊架的斜撑的支撑形式主要分为两种，分别是刚性支撑和柔性支撑。刚性支撑由于需要同时抵抗拉力和压力两种，纵向抗震支架，所以一般选用镀锌钢管等材料以单边撑的形式存在。柔性的支撑跟刚性有所不同，它只能抗拉力所以一般选用钢索以两边对称的形式存在。
抗震支架设备的支撑形式还可以分为侧向支撑和纵向支撑，滨州抗震支架，这是按照作用功能进行划分的，侧向支撑主要是用来抵御侧向水平dz力的作用，纵向则是用来抵御纵向的作用力。
目前国际上关于抗震检测机构便是FM认证机构，抗震支吊架对于斜撑等性能的要求是十分严格的，尤其是斜撑两端的连接座设计必须合理，斜撑与垂直吊杆之间的角度也需要在规定的范围之内，抗震管廊支架，角度对于抗震支吊架所能承受的作用力范围有一定的影响。

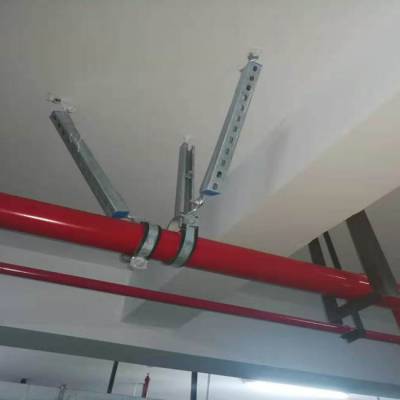

水管抗震支架示意图
参考规范：G50981-2014《建筑机电工程抗震设计规范》。
参考图集：16D707-1《
建筑电气设施抗震安装》。
电气专业
为防止dz时电力系统失效、短路及起火造成人员伤亡及财产损失，根据《建筑抗震设计规范》（G50011-2010)***.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》（G50981－2014）1.0.4及7.4.6条为强制性条文，应对机电管线系统进行抗震加固。本项目重力超过1.8kN的设备；内径大于等于DN60mm的电气配管;15Kg/m或以上的电缆桥架、电缆梯架、电缆线盒、母线槽都应设置抗震支吊架，且此项目抗震支吊架产品需通过FM认证，与混凝土、钢结构、木结构等须采取可靠的锚固形式。抗震支吊架的设置原则为：刚性电力线管侧向支撑间距为12m，非刚性电力线管侧向支撑间距为6m，刚性电力线管纵向支撑间距为24m，非刚性电力线管纵向支撑间距为12m。（为***抗震系统的整体安全性，抗震支架施工，对长度低于300mm的吊杆，也建议进行适当的补强）。具体深化设计由专业公司完成，最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。
