抗震支架暖通设置要求

    (1)管道不应穿过抗震缝，抗震支架计算，当必须穿越时，抗震支架，须在抗震缝两边各装一个柔性管接头或在通过抗震缝处装置“门”形弯头或设伸缩节;

　　(2)锅炉房、制冷机房、热交换站内的管道应有牢靠的侧向和纵向抗震支撑，多根管道共用支吊架或管径≥300mm 的单根管道支吊架宜选用门型抗震支吊架;

　　(3)矩形截面面积大于等于0.38㎡ 和圆形直径大于等于0.70m 的风道可选用抗震支吊架，风道抗震支吊架的设置和规划应符合本标准第8章的要求。

　　(4)防排烟风道、事故通风风道及其设备应选用抗震支吊架。(强条)

管道抗震支撑系统:主要应用在消火栓、喷淋、给水、机房燃气、气体灭火等系统中，机电抗震支架，采用保温管束还可以应用在空调、锅炉等非常温的管道

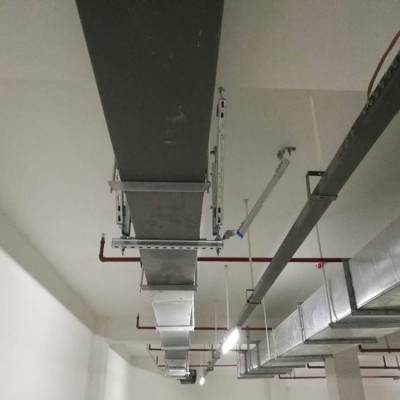

风管抗震支撑系统:主要应用在防排烟、送排风、空调风管系统中

桥架抗震支撑系统:主要应用在各强弱电电缆桥架系统中

设备抗震支撑系统:适用于各种悬吊带振动设备及管线中静止设备。主要应用在:通风、空调系中的风机、风机箱、空调器等。

组合抗震支撑系统:适用于各型综合管线的布置，应用在管线集中区域。

（1）  抗震支吊架：与建筑结构件牢固连接，以dz力为主要荷载的抗震支撑设施，由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。1- 长螺杆；2- 设备或管道等；3- 螺杆紧固件；4- C 型槽钢；5- 快速抗震连接构件；6- 抗震连接构件图

（2）  侧向抗震支吊架：斜撑与管道截面平行的抗震支吊架。：1- 斜撑；2- 抗震连接件；3- 锚固件；4- 螺杆锚固件；5- 承重吊杆；6- 管道图

（3）  纵向抗震支吊架：斜撑与管道横截面垂直的抗震支吊架。：1- 斜撑；2- 抗震连接构件；3- 锚固件；4- 螺杆紧固件；5- 承重吊杆；6- 管道图

（

（4）  单管（杆）抗震支吊架：同一根承重吊架和抗震斜撑组成的抗震支吊架11- 螺杆紧固件；2- 专用槽钢；3-

管道或设备图4 单管（杆）抗震支吊架示意图（

（5）  门型抗震支吊架：由两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。：1- 结构体；2- 长螺母；3- 长螺杆；4- 方垫片；5- 槽钢紧固件；6- 膨胀螺栓；7- 抗震连接构件；8- 槽钢；9- 快速抗震连接构件图
